产品型号

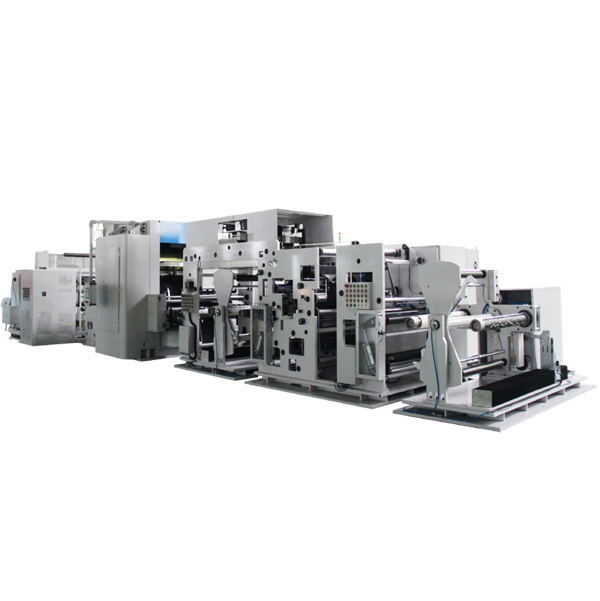

ZY750-W1100-ZQ全自动辊压分切一体机

产品简介

全自动辊压分切一体机生产线由双工位自动放卷、自动接带、辊压、拉伸除皱、激光测厚、分切、CCD检测打标、四工自动收卷等组成，与AGV对接可实现宽幅、大卷径、高速、全自动化不停机连续辊压生产

放卷形式：二轴转盘式双工位自动换卷方式，6吋无轴式胀卡头，最大承重：1500kg，卷径范围：φ350-φ1000mm，最大宽度1000mm ，采用不停机接带，接带速度10-20m/min

上下料方式：满足与AGV对接，自动完成换卷

轧辊规格：φ750×1100mm，辊面有效使用宽度：≤1000mm，轧辊装机圆跳动：≤±0.002mm，辊压线速度：5-80m/min（无级调速），

最大压力：4000kN四路恒压液压站，设有辊面挠度校正系统

拉伸装置：用于消除连续或连续分条涂布极片辊压过程中产生的波浪边。张力控制：PLC+低摩擦气缸+伺服电机闭环调节张力，数显表显示,四段张力控制。激光测厚：与液压系统通讯，可实时自动调节jinnianhui金年会|金字招牌诚信至上压力，闭环控制。

分切刀组：将压后的多条连续涂布极片纵向分切成2-4条收卷形式：两组二轴转盘式四工位自动换卷方式。

收卷轴：6吋悬臂式气涨滑差轴，最大承重：900kg。

自动生产线整体尺寸：17500×5500×3500mm
